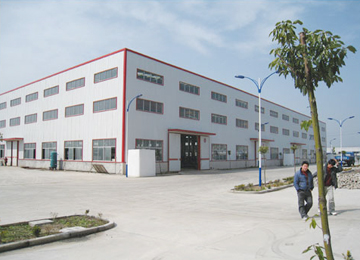

建設方：上海精美環保材料設備制造有限公司
承建方：上海奉彩鋼結構有限公司
設計依據：本鋼結構廠房設計依據來源上海精美環保材料設備制造有限公司
提供的相關數據。建設方要求廠區生產用房能達到三層，以滿足其生產需要。奉彩公司應照其要求與地形，特設置兩連跨三層式鋼結構框架，框架中加立三排柱。
建筑規模：長60米，寬60米，檐高10米，其中第一層凈高3.5米，第二層凈高3米；第三層凈高3米。建筑占地面積為3600平方米；建筑面積為10800平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，中間立三排柱，節點采用螺栓連接。該廠房基礎為獨立基礎加地梁?？蚣芰⒅c鋼梁采用等截面H型鋼制作。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
第一層與第二層：鋼立柱：396*174*6*9H鋼，樓面鋼梁：396*174*6*9H鋼，樓面次梁248*124*5*8H鋼，樓面鋪鍍鋅樓承板上現澆100mm厚混凝土。
第三層：立柱與屋面鋼梁：298*149*5.5*8H鋼。檁條：180*60*20*2.5C型鋼。外墻1.2米以下為土建磚墻，上為 HV900型彩鋼板，屋面板為HV840型彩鋼板加50mm保溫棉下襯不銹鋼絲網，屋面設三條鍍鋅鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為 1/12。
本工程工期為110天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
